Caracteristicas de Transito

CARACTERÍSTICAS GENERALES DE TRANSITO




GENERALIDADES

La acertada predicción de los volúmenes de demanda, su composición y la evolución que estas variables pueden experimentar a lo largo de la vida de diseño, es indispensable para seleccionar la categoría que se debe dar a una determinada vía.
Los principales indicadores que deberán tenerse en consideración son los que se describen a continuación.

INDICE MEDIO DIARIO ANUAL (IMDA)

Representa el promedio aritmético de los volúmenes diarios para todos los días del año, previsible o existente en una sección dada de la vía. Su conocimiento da una idea cuantitativa de la importancia de la vía en la sección considerada y permite realizar los cálculos de factibilidad económica.

CLASIFICACIÓN POR TIPO DE VEHÍCULO

Expresa en porcentaje la participación que le corresponde en el IMD a las diferentes categorías de vehículos, debiendo diferenciarse por lo menos las siguientes:
- Vehículos Ligeros: Automóviles, Camionetas hasta 1,500 Kgs.
- Transporte Colectivo: Buses Rurales e Interurbanos.
- Camiones: Unidad Simple para Transporte de Carga.
- Semirremolques y Remolques: Unidad Compuesta para Transporte de Carga.
Según sea la función del camino la composición del tránsito variará en forma importante de una a otra vía.
En países en vías de desarrollo la composición porcentual de los distintos tipos de vehículos suele ser variable en el tiempo.

DEMANDA HORARIA (VHD)

En caminos de alto tránsito es el volumen horario de diseño (VHD), y no el IMDA, lo que determina las características que deben otorgarse al proyecto para evitar Manual de Diseño Geométrico de Carreteras (DG-2001) problemas de congestión y determinar condiciones de servicio aceptables. El VHD deberá obtenerse a partir de una ordenación decreciente de los mayores volúmenes horarios registrados a lo largo de todo un año. Al graficar estos valores se podrá establecer el volumen horario de demanda máxima normal, que para la mayoría de los caminos de tránsito mixto (aquellos que no presentan un componente especializado preponderante, por ejemplo: turismo) coincide con el volumen asociado a la trigésima hora de mayor demanda. Los volúmenes asociados a las horas que ocupan las primeras posiciones en la ordenación decreciente se consideran máximos extraordinarios en los que se acepta cierto grado de congestión al final de la vida útil del proyecto. El volumen asociado a la trigésima hora será mayor aunque muy similar, que los volúmenes previsibles en una gran cantidad de horas al año que figuran a continuación de la trigésima hora, de allí su definición como máximo normal.
En caso que la información ordenada gráficamente no presente el comportamiento descrito, se deberá adoptar un criterio adecuado que permita establecer el volumen a considerar como máximo normal para el diseño.
De lo anteriormente expuesto se infiere que el VHD considera las demandas críticas tomando en cuenta las variaciones estacionales y diarias que normalmente presenta una carretera. Por otra parte el VHD debe ser proyectado al término del período de diseño a fin de considerar su evolución en el tiempo.
A falta de información estadística que permita elaborar el análisis detallado del comportamiento horario actual de una ruta existente o para estimar el VHD, de una nueva ruta, se podrá utilizar la relación empírica extensamente comprobada en caminos de tránsito mixto, que relaciona el IMDA con el VHD:
VHDaño i = 0.12 ~ 0.18 IMDAaño i
Coeficientes del orden de 0.12 corresponden por lo general a carreteras de tránsito mixto con variaciones estacionales moderadas.
Coeficientes del orden 0,18 se asocian a carreteras con variaciones estacionales marcadas, causadas normalmente por componentes de tipo turístico.
Es importante hacer notar que mientras no se prevea un cambio importante en las proporciones en que participan los diferentes componentes de tránsito (Industrial,agrícola, minero, turístico, etc), la relación entre el VHD y el IMDA se mantendrá razonablemente constante.
En cuanto a la composición por categoría de vehículo, es necesario tener presente que los volúmenes horarios máximos se producen por un incremento de los vehículos ligeros, y en los casos con componente turística, este incremento se da en días coincidentes con una baja en el volumen de camiones. En definitiva el VHD presentará Manual de Diseño Geométrico de Carreteras (DG-2001) una composición porcentual diferente de la que se observa para el IMDA, situación que deberá analizarse en cada caso particular.

203.05 CRECIMIENTO DEL TRÁNSITO

Deben establecerse los volúmenes de tránsito presentes en el año de puesta en servicio del proyecto y aquellos correspondientes al año horizonte de diseño. Ello, además de fijar algunas características del proyecto, permite eventualmente elaborar un programa de construcción por etapas.
En el caso de carreteras de 3er. orden que rara vez enfrentan problemas de congestión a lo largo de su vida de diseño, tasas de crecimiento de tipo histórico observadas en la región pueden ser suficientes para abordar el problema. En el caso de carreteras de 1er. y 2do. orden, se requerirá un estudio especial para proyectar la evolución del tránsito en todos sus aspectos.


viernes, 20 de septiembre de 2013

VEHICULOS PARA DISEÑO

Vehículos de Diseño



01 CARACTERÍSTICAS GENERALES

Las características de los vehículos de diseño condicionan los distintos aspectos del dimensionamiento geométrico y estructural de una carretera. Así, por ejemplo:
- El ancho del vehículo adoptado incide en el ancho del carril de las bermas y de los ramales.
- La distancia entre los ejes influyen en el ancho y los radios mínimos internos y externos de los carriles en los ramales.
- La relación de peso bruto total/potencia guarda relación con el valor de pendiente admisible e incide en la determinación de la necesidad de una vía adicional para subida y, para los efectos de la capacidad, en la equivalencia en vehículos ligeros.

01.01 DIMENSIONES VEHÍCULOS LIGEROS

La longitud y el ancho de los vehículos ligeros no controlan el diseño, salvo que se trate de una vía en que no circulan camiones, situación poco probable en el diseño de carreteras rurales. A modo de referencia se citan las dimensiones representativas de vehículos de origen norteamericano, en general mayores que las del resto de los fabricantes de automóviles:
Ancho: 2,10 m.
Largo: 5,80 m.
Para el cálculo de distancias de visibilidad de parada y de adelantamiento, se requiere definir diversas alturas, asociadas a los vehículos ligeros, que cubran las situaciones más favorables en cuanto a visibilidad.
h : Altura faros delanteros: 0,60 m.
h1 : Altura ojos del conductor: 1,07 m.
h2 : Altura obstáculo fijo en la carretera: 0,15 m.
h3 : Corresponde a altura de ojos de un conductor de camión o bus,
necesaria para verificación de visibilidad en curvas verticales cóncavas bajo estructuras (2,50 m).
h4 : Altura luces traseras de un automóvil o menor altura perceptible de carrocería: 0,45 m.
h5 : Altura del techo de un automóvil : 1,30 m.

01.02 DIMENSIONES VEHÍCULOS PESADOS

Las dimensiones Máximas de los Vehículos a emplear en el diseño geométrico serán las establecidas en el Reglamento de Pesos y Dimensión vehicular para la circulación Manual de Diseño Geométrico de Carreteras (DG-2001)
En la Tabla 01 se resumen los datos básicos de los vehículos de diseño.

Tabla 01

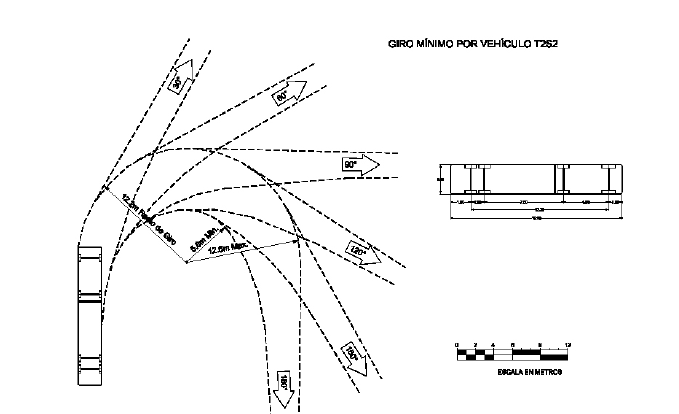

01.03 GIRO MÍNIMO VEHÍCULOS TIPO

El espacio mínimo absoluto para ejecutar un giro de 180º en el sentido del movimiento de las agujas del reloj, queda definido por la trayectoria que sigue la rueda delantera izquierda del vehículo (trayectoria exterior) y por la rueda trasera derecha (trayectoria interior). Además de la trayectoria exterior, debe considerarse el espacio libre requerido por la sección en volado que existe entre el primer eje y el parachoques, o elemento más sobresaliente.
La trayectoria exterior queda determinada por el radio de giro mínimo propio del vehículo y es una característica de fabricación.
La trayectoria interior depende de la trayectoria exterior, del ancho del vehículo, de la distancia entre el primer y último eje y de la circunstancia que estos ejes pertenecen a un camión del tipo unidad rígida o semirremolque articulado.

En las Figuras se ilustran las trayectorias mínimas obtenidas para los vehículos de diseño con las dimensiones máximas establecidas en el Reglamento de Peso y Dimensión Vehicular.









CORTE EN EXPLANACIONES



 CORTE EN EXPLANACIONES



Corte en material suelto : Se refiere a los trabajos de remoción del material que puede hacerse manualmente o con equipo.

Corte en Roca suelta :  Se refiere a los trabajos de remoción del material con presencia de roca descompuesta  ( no se contabiliza la presencia de macizos rocosos )


Corte en Roca fija  :  Se refiere a la remoción de material haciendo uso de explosivos  para ser aflojados.


Relleno con material propio :  Se refiere al relleno de maquetas y/o conformación de terraplenes usando el material obtenido de corte.

Perfilado de subrasante :  Se refiere a los trabajos de refine después de efectuado el corte se refina con motoniveladora y se dá un acabado de compactación en un espesor  mínimo de 30 cm.

 FORMA DE PAGO  DE LA PARTIDA  :  CORTE EN EXPLANACIONES

Se calcula mediante el sistema de pago por Precio Unitario Ponderado :

-          Relleno con material propio :  Se paga según el análisis respectivo.
-          Perfilado de subrasante :  No está sujeto a pago directo.


                        (P.U.1*M1) + (P.U.2*M2) + (P.U.3*M3)
       P.U.P.  =                   M.1+ M.2 + M.3

Donde  :  P.U.1:  Precio por corte de m3 de material suelto
                   M1 :  Metrado de material suelto
               P.U.2 : Precio por corte de m3 de roca suelta
                   M2 :  Metrado de roca suelta
               P.U.3 : Precio por corte de m3 de roca fija
                   M3 :  Metrado de roca fija

P.U.P.  Precio Unitario Ponderado a valorizar por el metrado total de corte que resulte del seccionamiento

Nota.- En la oferta el Contratista presenta su precios unitarios para cada actividad que comprende esta partida.

Ejemplo de valorización:


Notas.-

  1. Es imprescindible llegar a un acuerdo aprobado por la Supervisión referente a la clasificación de suelos.
  1. En cada valorización, debe adjuntarse la planilla de clasificación con las respectivas actas o autorizaciones de clasificación.

 CONSECUENCIAS DE UN TRAZO INADECUADO

a)     Exceso  o defecto de cortes y rellenos por Talud Inadecuado

      b)  Caso similar se produce en cortes cerrados o terraplenes, más aun si estos son altos


REMOCION DE DERRUMBES :  Consiste en la eliminación de todo material que se deslize desde los taludes superiores hacia la plataforma.

Por lo general los daños causados y la eliminación del derrumbe en sí corren por cuenta del seguro de la obra.


VOCABULARIO VIAL.

DEFINICIONES BÁSICAS EN UN VOCABULARIO VIAL.

Dentro de este blog de diseño Vial lo primero que se ha visto conveniente la formulación de un vocabulario en el que figuran términos que pueden tener varias acepciones en el lenguaje común, con el fin de que sean entendidos de acuerdo con la definición que se expone.
ACCESO DIRECTO A UNA PROPIEDAD O INSTALACIÓN
Es aquel en que la incorporación de los vehículos a/o desde la calzada se produce sin utilizar las conexiones o enlaces de otras vías públicas con la carretera.
Manual de Diseño Geométrico de Carreteras (DG-2001)
AÑO HORIZONTE
Año para cuyo tráfico previsible debe ser proyectada la carretera.
ARISTA EXTERIOR DE LA CALZADA
Borde exterior de la parte de carretera destinada a la circulación de vehículos en general.
ARISTA EXTERIOR DE LA EXPLANACIÓN
Es la intersección del talud del desmonte o terraplén con el terreno natural. Cuando el terreno natural circundante está al mismo nivel que la carretera, la arista exterior de la explanación es el borde exterior de la cuneta.
AUTOPISTA
Carretera de calzadas separadas, con un mínimo de dos carriles por sentido, con limitación o control total de accesos a las propiedades colindantes.
BERMA
Franja longitudinal, pavimentada o no, comprendida entre el borde exterior de la calzada y la cuneta o talud.
BIFURCACIÓN
Tramo en que diverge el flujo de tráfico en flujos similares.
BOMBEO
Pendiente transversal de la plataforma en tramos en tangente.
CALZADA
Parte de la carretera destinada a la circulación de vehículos. Se compone de un cierto número de carriles.
CALZADA DE SERVICIO
Vía de servicio.
CAMINO DE SERVICIO
El construido como elemento auxiliar o complementario de las actividades específicas de sus titulares.
Manual de Diseño Geométrico de Carreteras (DG-2001)
CAMINO VECINAL
Vía de servicio destinada fundamentalmente para acceso a chacras.
CAMION
Vehículo autopropulsado con llantas simples y duales, con dos o más ejes, diseñado para el transporte de carga, incluye camiones, tractores, remolques y semiremolques.
CAPACIDAD POSIBLE
Es el máximo número de vehículos que tiene razonables probabilidades de pasar por una sección dada de una calzada o carril en una dirección (ó en ambas para el caso de carreteras de 2 ó 3 carriles) durante un período de tiempo dado, bajo las condiciones prevalecientes en la carretera y en el tránsito.
De no haber indicación en contrario se expresa como volumen horario.
CARRETERA DE EVITAMIENTO
Obra de modernización de una carretera que afecta a su trazado y como consecuencia de la cual se evita o sustituye un tramo urbano.
CARRETERA DUAL
Es aquella que consta de calzadas separadas para corrientes de tránsito en sentido opuesto.
CARRIL
Franja longitudinal en que está dividida la calzada, delimitada o no por marcas viales longitudinales, y con ancho suficiente para la circulación de una fila de vehículos.
CARRIL ADICIONAL PARA CIRCULACIÓN LENTA
Es el carril adicional que, situado a la derecha de los principales, permite a los vehículos que circulan con menor velocidad desviarse de los carriles principales, facilitando el adelantamiento por los vehículos más rápidos.
CARRIL ADICIONAL PARA CIRCULACIÓN RÁPIDA
Es el carril adicional que, situado a la izquierda de los principales en carreteras de calzadas separadas o entre ellos en carreteras de calzada única, facilita a los vehículos rápidos el adelantamiento de otros vehículos que circulan a menor velocidad.
Manual de Diseño Geométrico de Carreteras (DG-2001)
CARRIL DE ESPERA
Es el carril destinado en una intersección, con giro a la izquierda, a la detención del vehículo a la espera de oportunidad para realizar esta maniobra sin obstaculizar el tránsito de los carriles del sentido opuesto.
CARRIL DE CAMBIO DE VELOCIDAD
Es el carril destinado a incrementar o reducir la velocidad, desde los elementos de un acceso a la de la calzada principal de la carretera, o viceversa.
CONFLUENCIA
Tramo en que convergen flujos de tráfico similares.
CONTROL DE ACCESO
La acción de la Autoridad por la cual se limita, parcial o totalmente, el derecho de los dueños u ocupantes de la propiedad adyacente o de las personas en tránsito, el acceder a una carretera, y por la cual se regulan las modificaciones que pueda experimentar el goce de la luz, el aire y la vista existentes antes de la construcción de la carretera.
CORONA
Superficie de la carretera terminada comprendida entre los bordes exteriores de las bermas.
CUÑA DE TRANSICIÓN
Ensanche de la calzada, en forma triangular que, en una divergencia, permite el paso gradual del ancho normal de la calzada en la vía principal al ancho completo del carril de deceleración y en una convergencia el paso del ancho completo del carril de aceleración al ancho normal de la calzada en la vía principal.
CURVA DE TRANSICIÓN
Curva en planta que facilita el tránsito gradual desde una trayectoria rectilínea a una curva circular, o entre dos circulares de radio diferente.
CURVA VERTICAL
Curva en elevación que enlaza dos rasantes con diferente pendiente.
DERECHO DE VÍA
Faja de ancho variable dentro de la cual se encuentra comprendida la carretera y todas sus obras accesorias.
Manual de Diseño Geométrico de Carreteras (DG-2001) La propiedad del terreno para Derecho de Vía será adquirido por el Estado, cuando ello sea preciso, por expropiación o por negociación con los propietarios.
DESPEJE LATERAL
Explanación necesaria para conseguir una determinada distancia de visibilidad.
DISTANCIA DE ADELANTAMIENTO
Distancia necesaria para que, en condiciones de seguridad, un vehículo pueda adelantar a otro que circula a menor velocidad, en presencia de un tercero que circula en sentido opuesto. En el caso más general es la suma de las distancias recorridas durante la maniobra de adelantamiento propiamente dicha, la maniobra de reincorporación a su carril delante del vehículo adelantado, y la distancia recorrida por el vehículo que circula en sentido opuesto.
DISTANCIA DE CRUCE
Es la longitud de carretera que debe ser vista por el conductor de un vehículo que pretende atravesar dicha carretera (vía preferencial).
DISTANCIA DE PARADA
Distancia total recorrida por un vehículo obligado a detenerse tan rápidamente como le sea posible, medida desde su situación en el momento de aparecer el objeto u obstáculo que motiva la detención. Comprende la distancia recorrida durante los tiempos de percepción, reacción y frenado.
DUPLICACIÓN DE CALZADA
Obra de modernización de una carretera consistente en construir otra calzada separada de la existente, para destinar cada una de ellas a un sentido único de circulación.
EJE
Línea que define el trazado en planta o perfil de una carretera, y que se refiere a un punto determinado de su sección transversal.
ELEMENTO
Alineación, en planta o perfil, que se define por características geométricas constantes a lo largo de toda ella.
Se consideran los siguientes elementos:
Manual de Diseño Geométrico de Carreteras (DG-2001)
- En planta: Tangente (acimut constante), curva circular (radio constante), curva de transición (parámetro constante)
- En perfil : Tangante (pendiente constante), curva parabólica (parámetro constante)
ENSANCHE DE PLATAFORMA
Obra de modernización de una carretera que amplía su sección transversal, utilizando parte de la plataforma existente.
EXPLANACIÓN
Zona de terreno realmente ocupada por la carretera, en la que se ha modificado el terreno original.
GUARDAVIAS
Sistema de contención de vehículos empleado en los márgenes y separadores de las carreteras.
INDICE MEDIO DIARIO ANUAL (IMDA)
El volumen de tránsito promedio ocurrido en un período de 24 horas promedio del año.
INTERSECCIÓN A DESNIVEL
Zona en la que dos o más carreteras se cruzan a distinto nivel, y en la que se incluyen los ramales que pueden utilizar los vehículos para el desarrollo de los movimientos de cambio de una carretera a otra.
INTERSECCIÓN A NIVEL
Zona común a dos o varias carreteras que se encuentran o se cortan al mismo nivel, y en la que se incluyen los ramales que puedan utilizar los vehículos para el paso de una a otra carretera.
NIVEL DEL SERVICIO
Medida cualitativa descriptiva de las condiciones de circulación de una corriente de tráfico; generalmente se describe en función de ciertos factores como la velocidad, el tiempo de recorrido, la libertad de maniobra, las interrupciones de tráfico, la comodidad y conveniencia, y la seguridad.
OMNIBUS
Vehículos autopropulsados, para transporte de personas, con capacidad para diez o más pasajeros sentados.
OVALO O ROTONDA
Intersección dispuesta en forma de anillo (generalmente circular) al que acceden, o del
que parten, tramos de carretera, siendo único el sentido de circulación en el anillo.
Manual de Diseño Geométrico de Carreteras (DG-2001)
PASO A NIVEL
Cruce a la misma cota entre una carretera y una línea de ferrocarril.
PAVIMENTO
Es la estructura construida sobre la subrasante, para los siguientes fines.
(a) Resistir y distribuir los esfuerzos originados por los vehículos
(b) Mejorar las condiciones de comodidad y seguridad para el tránsito.
PENDIENTE
Inclinación de una rasante en el sentido de avance.
PERALTE
Inclinación transversal de la plataforma en los tramos en curva.
PLATAFORMA
Ancho total de la carretera a nivel de subrasante.
RAMAL
Vía que une las calzadas que confluyen en una intersección para solucionar los distintos movimientos de los vehículos.
RASANTE
Línea que une las cotas de una carretera terminada.
SECCIÓN TRANSVERSAL
Corte ideal de la carretera por un plano vertical y normal a la proyección horizontal del eje, en un punto cualquiera del mismo.
SEPARADOR CENTRAL
Franja longitudinal situada entre dos plataformas separadas, no destinada a la circulación.
SUBRASANTE
Superficie del camino sobre la que se construirá la estructura del pavimento.
TERRAPLÉN
Parte de la explanación situada sobre el terreno original.
TRAMO
Con carácter genérico, cualquier porción de una carretera, comprendida entre dos secciones transversales cualesquiera.
Con carácter específico, cada una de las partes en que se divide un itinerario, a efectos de redacción de proyectos. En general los extremos del tramo coinciden con Manual de Diseño Geométrico de Carreteras (DG-2001) puntos singulares, tales como poblaciones, intersecciones, cambios en el medio atravesado, ya sean de carácter topográfico o de utilización del suelo.
TRANSITO
Todo tipo de vehículos y sus respectivas cargas, considerados aisladamente o en conjunto, mientras utilizan cualquier camino para transporte o para viaje.
TRENZADO
Maniobra por la que dos flujos de tráfico del mismo sentido se entrecruzan.
VARIANTE DE TRAZADO
Obra de modernización de una carretera en planta o en perfil cambiando su trazado en una longitud acumulada de más de un Kilómetro (1 Km).
VEHÍCULO
Cualquier componente del tránsito cuyas ruedas no están confinadas dentro de rieles.
VEHÍCULO COMERCIAL
Omnibuses y Camiones
VEHICULO LIGERO
Vehículo autopropulsado diseñado para el transporte de personas, limitando a no más de 9 pasajeros sentados incluye taxis, camionetas y automóviles privados.
VELOCIDAD ESPECÍFICA DE UN ELEMENTO DE TRAZADO (Ve)
Máxima velocidad que puede mantenerse a lo largo de un elemento de trazado considerado aisladamente, en condiciones de seguridad y comodidad, cuando encontrándose el pavimento húmedo y los neumáticos en buen estado, las condiciones meteorológicas, del tráfico y legales son tales que no imponen limitaciones a la velocidad.
VEREDA
Franja longitudinal de la carretera, elevada o no, destinada al tránsito de peatones.
VÍA COLECTORA – DISTRIBUIDORA
Calzada con sentido único de circulación, sensiblemente paralela a la carretera principal, cuyo objeto es separar de dicha carretera principal las zonas de conflicto que se originan por las maniobras de cambio y trenzado de vehículos en tramos con salidas y entradas sucesivas muy próximas.
VÍA DE SERVICIO
Camino sensiblemente paralelo a una carretera, respecto de la cual tiene carácter secundario, conectado a ésta solamente en algunos puntos, y que sirve a las Manual de Diseño Geométrico de Carreteras (DG-2001) propiedades o edificios contiguos. Puede ser con sentido único o doble sentido de
circulación.
VIA URBANA

Cualquiera de las que componen la red interior de comunicaciones de una población, siempre que no formen parte de una red arterial.
